두크 입형부스터 펌프시스템

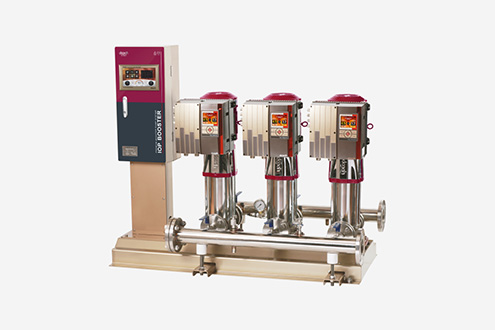

IoT 부스터펌프IOP
IoT 기능을 탑재하여 펌프의 실시간 모니터링 및 제어와 같은 체계적인 펌프 관리를 수행하는 펌프 시스템의 결정체
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|
| 1,440m³/h | 249m | 0.75~22kW (1~30HP) | 삼상 380~440V | 60Hz |
용도
- 세척시스템
- 보일러 보급수
- 스프링클러
- 급수 가압용
- 여과장치
- 산업용
- 아파트, 빌딩, 빌라 등 건물 급수
- 학교, 호텔, 병원, 백화점 급수
- 스포츠센터, 수영장, 놀이공원 급수
- 골프장, 스프링클러, 농업시설
- 상수도 가압장, 산업체 공장 급수
특 · 장점
- 프리미엄 사양의 10.1” LCD 터치 적용 판넬 장착 (IP55 등급)
- 모든 펌프를 개별 인버터로 제어
-
IoT 기능 탑재로 실시간 제어 및 모니터링 가능
- - 사용패턴, 트랜드 등의 다양한 정보 제공
- - 연간 유량 및 에너지 소비량 분석 기능
- - 실시간 사용 유량 감지 기능
- - 발생한 트립내역과 관리내역 확인 기능
- 두크 자체 개발의 펌프전용 고효율 인버터 XQ-Drive 장착
- 고조파를 억제하는 DC 리액터, 노이즈를 감소시키는 EMC 필터 장착
- 펌프전용 인터넷 모뎀 DL-1000 적용
-
펌프간 상호 연동 및 백업운전으로 높은 시스템 안전성
- - 특정 인버터/컨트롤러 고장 시에도 정상 운전 가능

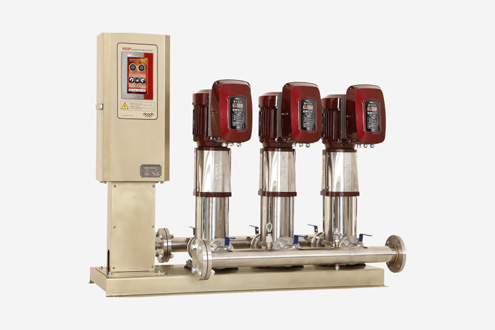

프리미엄 부스터펌프NSQP-XR(L)
두크 자체 개발의 첨단 펌프전용 인버터(NSQ-Drive)를 각 펌프에 장착하여 모든 펌프가 개별 인버터로 제어되는 첨단 급수시스템
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|
| 1,440m³/h | 249m | 0.75~22kW (1~30HP) | 삼상 380~440V | 60Hz |
용도
- 세척시스템
- 보일러 보급수
- 스프링클러
- 급수 가압용
- 여과장치
- 산업용
- 아파트, 빌라 등 건물 급수
- 학교, 호텔, 병원, 백화점 급수
- 스포츠센터, 수영장, 놀이공원 급수
- 골프장, 스프링클러, 농업시설
- 상수도 가압장, 산업체 공장 급수
특 · 장점
- 프리미엄 사양의 7" FULL COLOR 터치스크린 탑재 판넬 장착 (IP55 등급)
- 신뢰성과 내구성이 좋은 고효율 펌프 사용
- 개별 인버터에 의한 정밀한 급수압력 제어
- 부하 변동에 따른 펌프성능 최적화로 전력 절감
- 2개의 토출압력센서를 설치하여 높은 안정성 확보
- 소프트 운전으로 저소음 및 수충격 방지
- 컴팩트한 구조로 설치가 쉽고 사용자 조작이 간편함
- 펌프전용 인터넷 모뎀 장착으로 인터넷 제어 가능 (OPTION)
-
펌프 간 상호 연동 및 백업 운전으로 높은 시스템 안전성
- - 특정 인버터 고장 시에도 정상 운전이 가능
-
인버터 손실량 추정을 이용한 교대운전으로 장비 수명 연장
- - 장비(인버터, 펌프)의 실제 가동률을 반영한 균등 운전
- - 인버터 콘덴서, 펌프 씰, 베어링 등의 균일한 마모로 내구성 증가

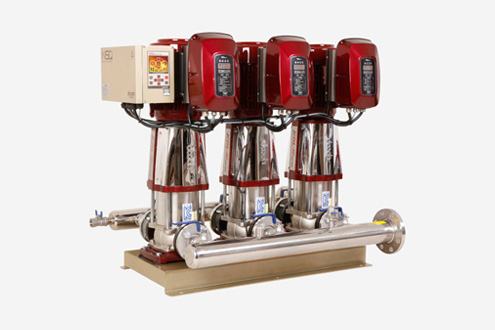

표준형 부스터펌프NSQ-XR(L)
두크 자체 개발의 첨단 펌프전용 인버터(NSQ-Drive)를 각 펌프에 장착하여 모든 펌프가 개별 인버터로 제어되는 첨단 급수시스템
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|
| 720m³/h | 249m | 0.75~22kW (1~30HP) | 삼상 380~440V | 60Hz |
용도
- 세척시스템
- 보일러 보급수
- 스프링클러
- 급수 가압용
- 여과장치
- 산업용
- 아파트, 빌라 등 건물 급수
- 학교, 호텔, 병원, 백화점 급수
- 스포츠센터, 수영장, 놀이공원 급수
- 골프장, 스프링클러, 농업시설
- 상수도 가압장, 산업체 공장 급수
특 · 장점
- 두크 자체 개발의 펌프전용 인버터 NSQ-Drive 장착
- 신뢰성과 내구성이 좋은 고효율 펌프 사용
- 개별 인버터에 의한 정밀한 급수압력 제어
- 부하 변동에 따른 펌프성능 최적화로 전력 절감
- 토출압력센서를 설치하여 높은 안정성 확보
- 소프트 운전으로 저소음 및 수충격 방지
- 컴팩트한 구조로 설치가 쉽고 사용자 조작이 간편함
-
펌프 간 상호 연동 및 백업 운전으로 높은 시스템 안전성
- - 특정 인버터나 컨트롤러 고장 시에도 정상 운전이 가능
-
인버터 손실량 추정을 이용한 교대운전으로 장비 수명 연장
- - 장비(인버터, 펌프)의 실제 가동률을 반영한 균등 운전
- - 인버터 콘덴서, 펌프 씰, 베어링 등의 균일한 마모로 내구성 증가

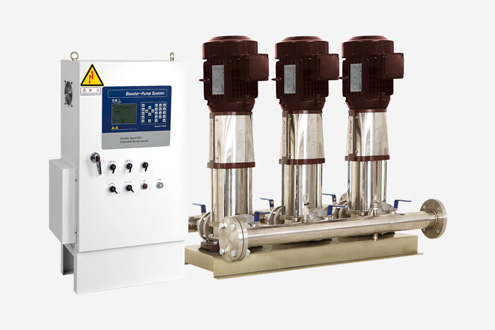

싱글인버터 부스터펌프N747D-XR(L)
고성능의 PID 제어 펌프 컨트롤러를 내장한 인버터 제어 판넬형 방식의 부스터 시스템
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|
| 1,740m³/h | 283m | 0.75~110kW (1~150HP) | 삼상 220V/380V | 60Hz |
용도
- 세척시스템
- 보일러 보급수
- 스프링클러
- 급수 가압용
- 여과장치
- 산업용
- 아파트, 빌라 등 건물 급수
- 학교, 호텔, 병원, 백화점 급수
- 스포츠센터, 수영장, 놀이공원 급수
- 골프장, 스프링클러, 농업시설
- 상수도 가압장, 산업체 공장 급수
특 · 장점
- 두크 자체 개발의 고기능 펌프 컨트롤러 적용
- 1대의 인버터로 전체 시스템을 제어
- 범용 인버터 적용으로 최대 동력 110kW의 펌프까지 적용 가능
- 신뢰성과 내구성이 좋은 고효율 펌프 사용
- 적정 용량의 압력탱크 사용으로 급수 안전성 유지
- 표준화된 설계와 부품 사용으로 유지 보수가 간편
- 설치 및 사용자 조작이 간편
- 균일한 토출압력 제어
