두크 인라인 순환펌프

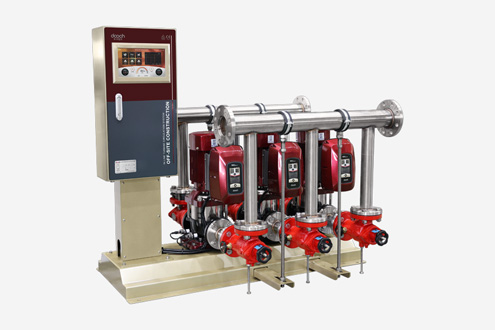

터빈 인라인패키지 시스템NBJE
난방 에너지 절감형 정밀 자동제어 솔루션과 실시간 연동되는 차세대 고효율 차압/온도 제어 패키지
| 사용압력 | 펌프동력 | 전원사양 | 사용온도 | 주파수 | 밀폐등급 |
|---|---|---|---|---|---|
| 최대 16bar, 25bar | 0.75~11kW (1~15HP) | 3~380V | -10°C~100°C | 60Hz | IP55 |
용도
- 보일러 보급수
- 냉각시스템
- 공조시스템
- 가정용
- 산업용
- 보일러, 온수 순환용
- 냉·온수 순환
- 가정용·지역 난방시스템
- 냉각, 에어컨디셔닝 시스템
- 산업용
특 · 장점
- 차압제어 순환전용 고효율 인버터(XQ-Drive)를 사용하여 전기료 절감
- 최적의 온도 제어와 보상 로직을 적용하여 낭비되는 열원을 절감해 난방비 감소
- 난방/급탕 동시 컨트롤 기능 (급탕 기능 포함)
- 자동 부하 분배 운전, 자동 교번 운전
- 사용자/관리자 중심의 UI 설계로 중앙 모니터링/외부 통신제어/트렌드 분석 기능
- 뛰어난 호환성을 가진 컨트롤러와 인버터 사용으로 센서류, 밸브, 액츄에이터와의 최상의 호환 연동
- 컴팩트한 설계구조로 기계 실내 공간 활용성 증대
- 펌프부/온도제어부 별도 적용 설치 운영 가능

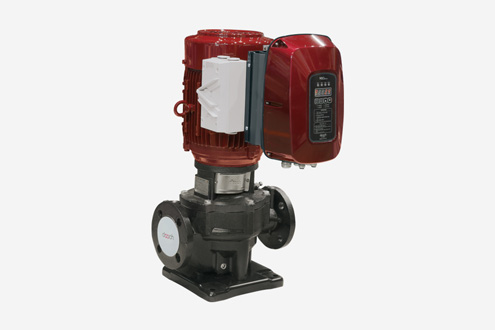

인버터 인라인 순환펌프NSQ-DP
두크 자체 기술로 개발된 프리미엄 펌프전용 인버터(NSQ-Drive)가 장착된 인라인 펌프
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 주파수 | 외부통신 |
|---|---|---|---|---|---|
| 500m³/h | 91m | 0.75~22kW (1~30HP) | 삼상 380V | 60Hz | RS-485 (OPTION) |
용도
- 보일러 보급수
- 냉각시스템
- 공조시스템
- 가정용
- 산업용
- 냉·온수 순환용
- 냉·온수 순환용
- 난방 시스템
- 가정용 난방 시스템
- 지역 난방 시스템
- 냉각, 에어컨디셔닝 시스템
- 산업용 공장
특 · 장점
- 탁월한 에너지 절감
- 운전 부하에 따라 펌프 성능 최적화
- 워터해머 현상(수충격) 방지 및 저소음 운전
- 컴팩트한 구조로 설치 공간 절약
-
기존의 구형 장비에서 요구되던 장치가 필요 없음
- - 별도 컨트롤 판넬, 컨트롤 밸브 등
- 펌프 시스템의 수명연장
- 간편하고 편리한 설치
- 직관적이고 쉬운 운전 방법

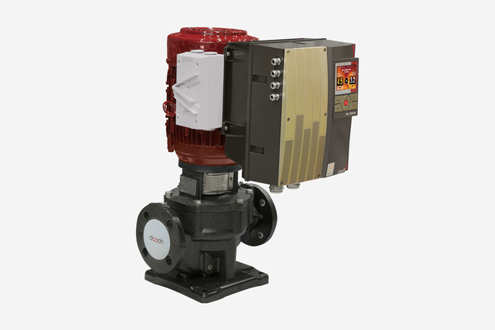

인버터 인라인 순환펌프XQ-DP
두크 자체 기술로 개발된 프리미엄 펌프전용 인버터(XQ-Drive)가 장착된 인라인 펌프
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 주파수 | 외부통신 |
|---|---|---|---|---|---|
| 500m³/h | 91m | 0.75~22kW (1~30HP) | 삼상 380V | 60Hz | RS-485 |
용도
- 보일러 보급수
- 냉각시스템
- 공조시스템
- 가정용
- 산업용
- 냉·온수 순환용
- 냉·온수 순환용
- 난방 시스템
- 가정용 난방 시스템
- 지역 난방 시스템
- 냉각, 에어컨디셔닝 시스템
- 산업용 공장
특 · 장점
- 3.5" 컬러 LCD 디스플레이 적용
- EMC 필터와 DC 리액터 내장으로 노이즈 감소와 운전 안전성을 극대화
- 탁월한 에너지 절감 (최대 50%)
- 운전 부하에 따라 펌프 성능 최적화
- 워터해머 현상(수충격) 방지 및 저소음 운전
- 컴팩트한 구조로 설치 공간 절약
-
기존의 구형 장비에서 요구되던 장치가 필요 없음
- - 별도 컨트롤 판넬, 컨트롤 밸브 등
- 펌프 시스템의 수명연장
- 간편하고 편리한 설치
- 직관적이고 쉬운 운전 방법

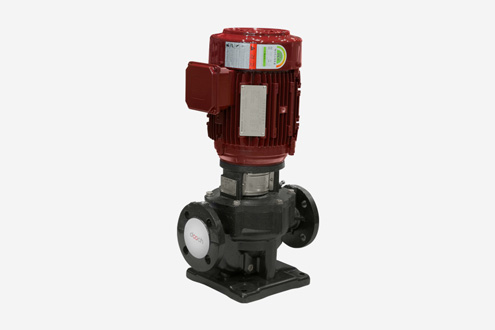

인라인 순환펌프DP
CLOSE-COUPLED 방식으로 동일 직경의 흡입/토출구를 가진 단단 원심펌프
| 최대유량 | 최대양정 | 사용압력 | 펌프동력 | 전원사양 | 주파수 | 밀폐등급 |
|---|---|---|---|---|---|---|
| 1,400m³/h | 112m | 최대 16bar | 0.75~200kW (1~268HP) | 삼상 220V/380V (7.5kW 이하) 삼상 380V (11kW 이상) |
60Hz | IP54~55 |
용도
- 보일러 보급수
- 냉각시스템
- 공조시스템
- 가정용
- 산업용
- 냉·온수 순환용
- 난방시스템
- 냉방시스템
- 급탕 시스템
- 산업용 냉각시스템
- 산업용 처리 공정
특 · 장점
- 펌프는 TOP-Pull-Out 방식으로 설계되어 설치된 배관에서 펌프 하우징을 분리하지 않고도 펌프 헤드(모터, 모터스툴 및 임펠러)를 분리할 수 있는 구조
- 펌프 샤프트와 하우징은 메커니컬 샤프트 씰로 방수처리됨
- 메커니컬 씰과 국제규격의 표준 모터 채용
- 컴팩트한 구조로 장시간 동일한 성능 운전
- 전기적 부식 방지 처리된 펌프 하우징
- 컴팩트한 디자인과 내구성이 우수

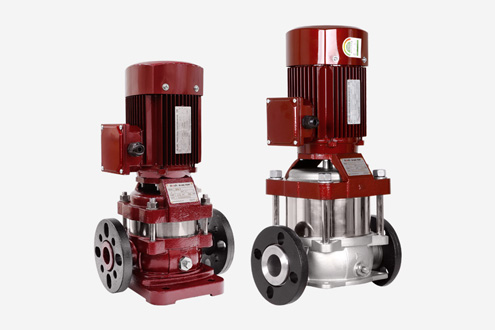

터빈 인라인펌프DPX(L)
스테인리스 스틸 재질의 부품을 사용하여 녹물 없이 깨끗한 온수를 공급하는 고효율 급탕용 펌프
| 최대유량 | 최대양정 | 사용압력 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|---|
| 32m³/h | 37m | 최대 16bar, 25bar (OPTION) | 0.37~2.2kW (0.5~3HP) | 단상 220V / 삼상 380V | 60Hz |
용도
- 보일러 보급수
- 냉각시스템
- 가정용
- 냉·온수 순환용
- 급탕 순환, 급탕대류 등 모든 급탕 용도
- 열교환기 패키지 순환용
- 냉수, 온수등 냉·난방 순환용
- 가정, 소형빌라 등의 난방 순환용
- 쿨링 타워, 가압, 응축수 시스템
특 · 장점
- 급탕 순환펌프 특성에 적합한 STS 재질의 부품 적용
- 수도 위생 안전기준 인증 (KC)
- 고효율 기자재 인증 획득
- 터빈 구조로 에너지 절감 효과
- 뛰어난 내구성과 미려한 디자인
- 배관 장착 거리 단축, 소음/진동 감소
