윌로 인라인 펌프

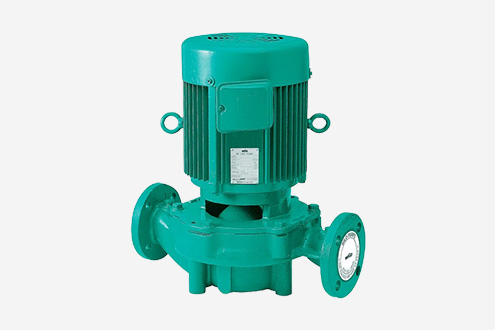

인라인 펌프Wilo-PIL
용도
- 빌딩의 냉온수 순환.
- 공동주택의 온수 순환.
- 급탕 순환.
- 농업용의 유체 이송장치.
특 · 장점
-
케이싱
- - 흡입구의 정류판을 설치하여 흡입성능을 향상시키고, 순환수의 와류 및 케비테이션 감소.
- - 16kgf/cm2 또는 20kgf/cm2(option)으로 가압조건에 사용가능. 단, 수격 현상(워터해머)에 대해서는 보증하지 않음.
- - 흡입,토출측에 압력을 측정할 수 있도록 plug가 장착.
- - 지상 설치가 가능하도록 Tap이 설치.
- - 운전 정지시 펌프 내부에 유체를 제거하도록 드레인 plug(3/8")가 장착.
-
임펠러
- - Shell core 주조법으로 수로부가 깨끗하여 유체의 흐름 손실 감소.
- - CAD에 의한 3차원 Vane으로 양수 성능이 우수.
- - STS304 재질의 임펠러 고정용 와셔는 내부식성이 우수.
-
미캐니컬 실
- - Carbon/Silicon carbide 재질을 기본으로 장착하고 있어, 순환수 수온 120°C, Glycol 20%, 최대 40%까지 Option으로 사용 가능.
- - 일시적인 역회전에도 누수가 되지 않음.
- - 케이싱 커버에 형성된 자체 Flushing 구멍은 윤활, 냉각 작용을 향상.
- - 임펠러에 의해 고정되어 분해, 조립이 간편.
-
모터
- - 알루미늄 프레임(10HP 이하)을 적용하여 외관이 깨끗하고 열발산이 잘되도록 냉각핀이 형성.
- - 밀폐형 볼베어링을 장착.
- - Shaft의 재질을 STS410으로 채용하여 내식성을 향상.

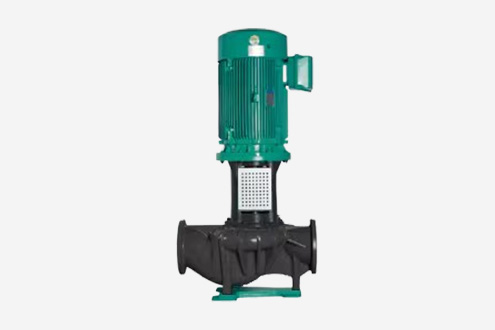

인라인 펌프Wilo-IL - 60Hz
용도
- 빌딩의 냉온수 순환.
- 공동주택의 온수 순환.
- 급탕 순환.
- 쿨링 타워.
- 가압, 응축수 시스템.
특 · 장점
- Back pull-out 구조로 미캐니컬 실과 모터의 교환 및 유지보수가 용이.
- 커플링 연결 구조.
-
케이싱
- - 흡토출구의 크기가 같은 인라인 펌프 케이싱.
- - 외부Rib 보강 구조로 고압에서도 높은 안전성(대형 모델).
-
임펠러
- - 3차원 유동해석을 통한 최적설계.
- - 유체의 저항을 최소화하여 고효율 실현.
- - 모터 : IEC 표준 모터 적용으로 높은 호환성.
-
미캐니컬 실
- - 카트리지 실로 모터의 분해없이 교환 및 유지보수 가능(IL250 series)
- - 미캐니컬 실 표준 장착

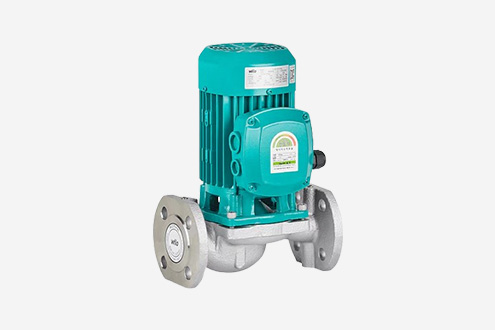

인라인 펌프Wilo-IL-I - 60Hz
용도
- 빌딩의 냉온수 순환.
- 공동주택의 온수 순환.
- 급탕 순환.
- 쿨링 타워.
- 가압, 응축수 시스템.
특 · 장점
- 스테인리스 스틸 재질 표준 채택.
- 커플링 연결구조 or Long shaft 구조.
- 흡토출구의 크기가 같은 인라인 펌프케이싱.
-
임펠러
- - 3차원 유동해석을 통한 최적설계.
- - 유체의 저항을 최소화하여 고효율 실현.
- IEC표준 모터 적용으로 높은 호환성.
- 미캐니컬 실 표준 장착.

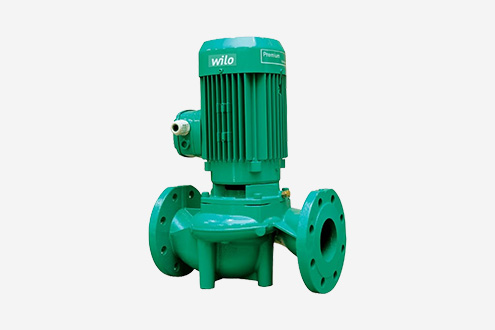

인라인 펌프Wilo-IPL
용도
- 빌딩의 냉온수 순환.
- 공동주택의 온수 순환.
- 급탕 순환.
- 패키지 시스템.
- 가압, 응축수 시스템.
특 · 장점
- Closed-coupled type.
-
케이싱
- - 흡/토출구의 크기가 같은 인라인 펌프 케이싱.
- - 전착도장 적용으로 내부식성 강화.
-
임펠러
- - 3차원 유동해석을 통한 최적설계.
- - 유체의 저항을 최소화하여 고효율 실현.
- 모터 : 효율 관리 기자재 운용 규정 만족.
- 미캐니컬 실 표준 장착.
