스테어즈 입형다단펌프

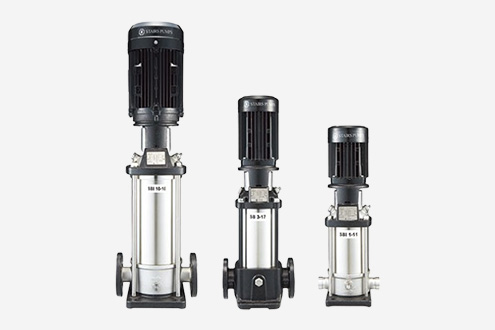

입형다단펌프SB, SBI, SBN
| 최대유량 | 최대양정 | 사용압력 | 펌프동력 |
|---|---|---|---|
| 180㎥/hr | 270m | 최대 30 kgf/㎠ | 0.37kW – 75kW [0.5HP – 100HP] |
특징
- 흡입 / 토출 구경이 동일하며, 일직선상의 인라인 구조로 배관 설치 작업이 용이하다.
- 액체가 접촉하는 내부 재질이 스테인리스로 구성되어 음용수 이송에 용이하다.
- 매커니컬 씰 구조는 카트리지 타입으로 유지보수가 용이하다.
사용 용도
- 수도 : 상수도 가압, 부스터 펌프용
- 건축 : 급수, 보일러 급수, 냉, 난방 순환 펌프용
- 소방 : 소화전, 스프링쿨러, 연결송수관용
- 농업 : 스프링쿨러용
- 공장 : 제조 공정 설비, 세척 설비, 수처리 설비용

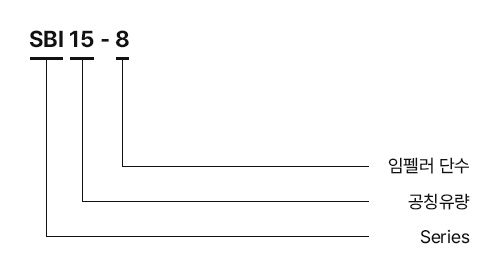

표시 형식

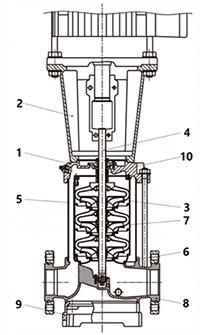

재질 특성표
| No. | 부품명 | 모델 | ||
|---|---|---|---|---|
| SB | SBI | SBN | ||
| 1 | 펌프헤드 | – | SSC 13 | SSC 14 |
| 2 | 모터 브라켓 | GC 200 | GCD 450 | GCD 450 |
| 3 | 임펠러 | STS 304 | STS 304 | STS 316 |
| 4 | 샤프트 | STS 431 | STS 431 | STS 316 |
| 5 | 아웃 슬리브 | STS 304 | STS 304 | STS 316 |
| 6 | 아웃 슬리브 오링 | EPDM | ||
| 7 | 챔버 | STS 304 | STS 304 | STS 316 |
| 8 | 케이싱 | GC 200 | SSC 13 | STS 316 |
| 9 | 베이스 플레이트 | GC 200 | ||
| 10 | 메커니컬씰 | SIC/SIC, VITON | ||
