두크 수중 오 · 배수펌프

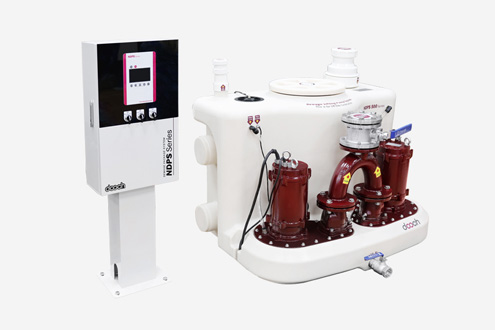

건식 오·배수패키지 시스템NDPS
다가구 건물 또는 빌딩 지하 등 자연배수가 되지 않는 환경에서 집수정, 정화조 대체로 소형 경량화시켜 만든 시스템
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|
| 108m³/h | 50m | 1.5~7.5kW (2~10HP) | 삼상 380V | 60Hz |
용도
- 맨홀
- 오수 처리장
- 아파트, 상가 등 주거시설 위생설비용
- 자연 배수가 되지 않는 다가구 빌딩, 주택, 아파트 주상복합, 오수처리장, 맨홀, 사육장 등
특 · 장점
- OSC 기반 시스템 (완성품 형태로 납품되어 현장 작업 불필요)
-
막힘없는 펌프성능
- - 큰 이물질에도 막힘없는 두크 오수 펌프(그라인더, 볼텍스) 적용
- 내구성이 우수한 STS420J1(특수 열처리) 재질의 임펠러, 그라인더 적용
- 펌프 분해 절차가 쉽고 위생적이며 다양한 방법으로 펌프 내부 세척이 가능
- 분리 가능한 수직 자립형 오수탱크는 슬림한 크기로 설치 용이
- 내구성이 강한 HDPE(고밀도 폴리에틸렌) 오수탱크 (200L/350L/500L 선택 가능)
- 부유물과 퇴적물 배출이 용이한 완전 배출형 탱크
- 오수 전용 플로트 스위치 적용 (부유물이 많은 조건에서도 자체 부력 상승)
-
판넬의 스마트 과부하 운전기능(흡입막힘 방지기능)
- - 펌프 운전 중 임펠러 구속으로 펌프 전류값 130~150%
- - 과부하 시 보호장치 동작: 역회전 → 정회전 x 3회 반복 후 정상작동이 안 되면 펌프가 정지되고 알람 송신

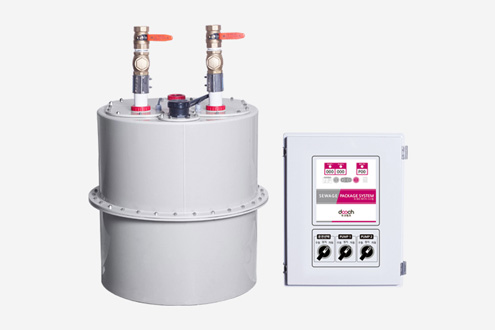

습식 오·배수패키지 시스템DPS
자연 배수가 되지 않는 환경에서 집수정, 정화조 대체로 소형 경량화시켜 만든 펌프 시스템
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|
| 2.4m³/min | 36m | 0.4~5.5kW (0.55~7.5HP) | 단상 220V / 삼상 380V | 60Hz |
용도
- 정화조 등 각종 오수 배출용
- 공장 등 폐수 처리용
- 아파트, 상가 등 주거시설 위생설비용
- 일반 하수, 오수용
- 빌딩 설비 배수용
- 하수 처리장, 분뇨처리장의 오수 이송용
- 산업 폐수 및 폐수처리장 배수
특 · 장점
- 밀폐형 탱크 채택으로 인하여 악취가 없음
- 친환경 재질 PP(폴리프로필렌) 사용으로 내식성, 고온에 강함
- 유니온 오링 타입(DRF)을 적용하여 설치 및 유지 보수가 편리함
- 전류 검출 장치 적용으로 레벨 스위치 고장 시 공회전 방지
- 컨트롤 박스를 통해 기존 문제점(공회전, 물 넘침 레벨 스위치 고장 등)으로 인한 펌프의 파손 감지, 2대의 펌프 설치 시 교대 운전 등 제어 가능

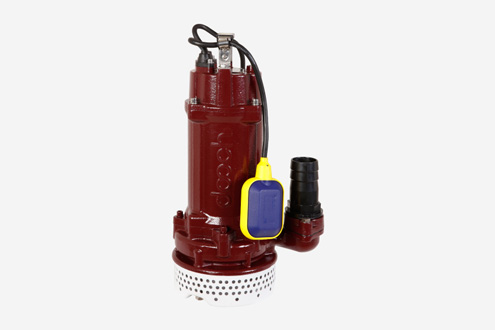

수중 오수펌프 (단상)NDS V
고양정에서도 우수한 성능을 발휘하는 유지 보수가 간편한 수중 오수펌프 (NDS V-M: 비자동 단상 오수펌프 / NDS V-MA: 자동 단상 오수펌프)
| 최대유량 | 최대양정 | 사용압력 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|---|
| 108m³/h | 56m | 최대 16bar | 0.4~15kW (0.55~20HP) | 단상 220V / 삼상 380V | 60Hz |
용도
- 정화조 등 각종 오수 배출용
- 오수 처리장
- 공장 등 폐수 처리용
- 아파트, 상가 등 주거시설 위생설비용
- 폐수처리장의 순환용
- 정화조 (고형물을 함유한 액체의 이송)
- 공장 등 산업폐수 처리용
- 축사, 폐수처리장의 배수용
- 상가, 아파트 등 배수, 위생설비용
- 하수처리 분뇨장의 오수, 오물 배수용
특 · 장점
- 내부 전착 도장으로 내부식성 강화
- 운반 손잡이가 있어 편리한 이송
- 컴팩트한 설계로 실용적인 구조
- 다양한 배관 호환성 (25/32/40mm 호스 사용)

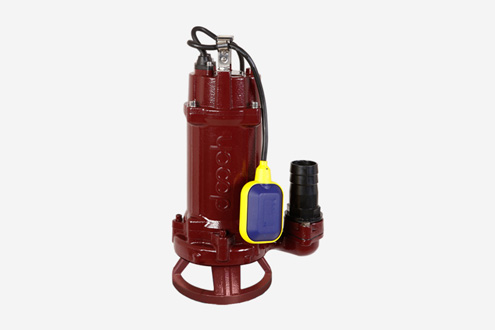

수중 배수펌프 (단상)NDS B
고양정에서도 우수한 성능을 발휘하는 유지 보수가 간편한 수중 배수펌프 (NDS B-M: 비자동 단상 배수펌프 / NDS B-MA: 자동 단상 배수펌프)
| 최대유량 | 최대양정 | 사용압력 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|---|
| 108m³/h | 60m | 최대 16bar | 0.4~15kW (0.55~20HP) | 단상 220V / 삼상 380V | 60Hz |
용도
- 분수용
- 농업 및 관개용수용
- 아파트, 상가 등 주거시설 위생설비용
- 원예시설 관개
- 일반 잡배수 (스트레이너 흡입구형 이하의 조형물 포함)
- 정화조, 소규모 합병 처리장 등의 배수용
- 장식용 소형 분수, 폭포수 배수용
- 농사, 원예용
- 상가, 아파트 등 건물 지하, 기계실/위생설비 배수용
- 지하상가 또는 지하실의 침출수 배수용
특 · 장점
- 운반 손잡이가 있어 편리한 이송
- 컴팩트한 설계로 실용적인 구조
- 좁은 공간에서도 자동운전 가능 (레벨스위치 공간 확보 시)
- 다양한 배관 호환성 (25/32mm 호스 사용)

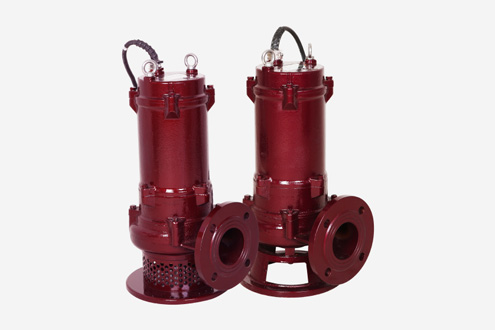

수중 오·배수펌프NDS
최적화된 설계로 배수펌프 동일 동력 대비 높은 양정을 낼 수 있는 수중 오·배수펌프
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 주파수 |
|---|---|---|---|---|
| 108m³/h | 60m | 2.2~15kW (3~20HP) | 단상 220V / 삼상 380V | 60Hz |
용도
- 정화조 등 각종 오수 배출용
- 분수용
- 공장 등 폐수 처리용
- 아파트, 상가 등 주거시설 위생설비용
- 공장, 대형 건물의 오수 및 배수용
- 상가, 아파트 등 건물 지하, 기계실/위생설비 배수용
- 지하상가 또는 지하실의 침줄수 배수용
- 합병처리장 상수도 압송용
- 분수 및 장식용 폭포수 배수용
- 기타 고양정 오수 및 배수용
특 · 장점
- Semi-Open inpeller 사용
- 최적화된 설계로 높은 효율과 양정
- 특수 베어링 채택으로 뛰어난 내구성
- ouble Mechanical Seal 적용으로 완벽한 방수
- 자동 탈착 장치 적용 시 신속하고 간단한 설치 가능

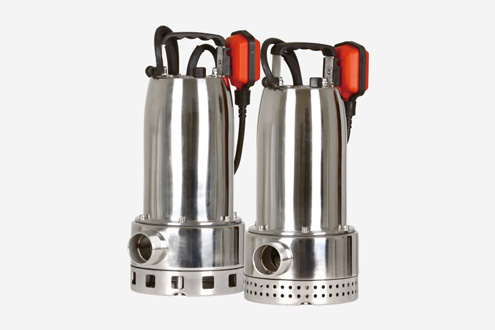

스테인리스 수중 오·배수펌프SDS
스테인리스 스틸 재질의 수중 오·배수펌프
| 최대유량 | 최대양정 | 펌프동력 | 전원사양 | 사용온도 | 설치깊이 | 주파수 |
|---|---|---|---|---|---|---|
| 32m³/h | 24m | 0.9~2.8kW (1.2~3.7HP) | 단상 220V | 최대 50°C | 7m | 60Hz |
용도
- 정화조 등 각종 오수 배출용
- 목욕탕, 수영장 청소용
- 분수용
- 공장 등 폐수 처리용
- 농업 및 관개용수용
- 아파트, 상가 등 주거시설 위생설비용
- 원예시설 관개
[ SDS B (배수펌프) ]
- 목욕탕, 수영장 청소용
- 저수조, 수족관 청소용
- 일반 잡배수용
- 장식용 소형 분수, 폭포수 배수용
- 농사, 원예용
- 건설 현장 배수용
- 상가, 아파트 등 건물 지하, 기계실/위생설비 배수용
[ SDS V (오수펌프) ]
- 정화조 및 축사/폐수처리장의 배수용 (지름 18mm 이하의 고형물을 함유한 액체 이송)
- 공장 등 산업폐수 처리용
- 농사, 원예용
- 소형 간이 분수용
- 상가, 아파트 등 건물 지하, 기계실/위생설비 배수용
- 하수처리 분뇨장의 오수/오물 배수용
특 · 장점
- 스테인리스 스틸 적용으로 부식 및 고착에 강함
- 접액부 모두 내식 재질 적용
- 소형 및 경량화한 실용적인 구조
- 손잡이가 있어 이동 및 설치가 편리
- 내구성 및 내마모성 우수
- 다양한 배관 호환성
