스테어즈 부스터펌프

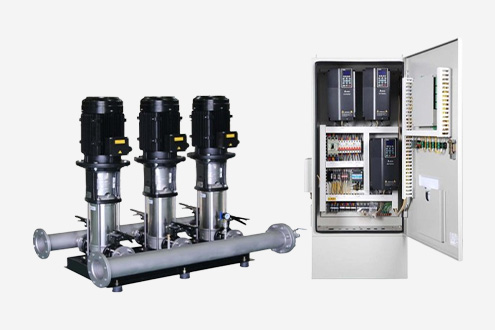

부스터펌프일반형(싱글인버터)
| 최대유량 | 최대양정 | 사용압력 | 펌프동력 | 제어가능 펌프 수 |
|---|---|---|---|---|
| 180㎥/hr(1Pump일때) | 250m | 최대 25kgf/㎠ | 0.37kW ~ 75kW | 1 ~ 5Pump |
특징
- 최대 5대 조합 가능(인버터-1대)
- 교번운전 기능(동일한 펌프 운전 시간 유지)
- 토출 일정압 제어, 난방 순환 제어, 차압 제어
- 알람 및 운전 데이터 자동 저장 기능
- 중앙 감시 시스템 지원 : RS-485(근거리), 모뎀(장거리)
- 인터넷 모니터링 서비스 지원 : TPC/IP 모듈(옵션)
사용 용도
- 수도 : 상수도 가압용
- 건축 : 아파트, 빌딩, 병원, 호텔 등의 급수용
- 소방 : 소화전, 스프링클러, 연결송수관용
- 농업 : 관개 농업, 스프링클러용
- 기타 : 백화점, 골프장, 공장 등의 급수용

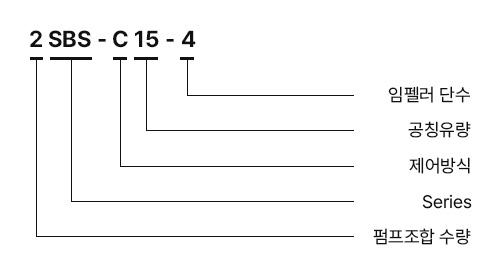

표시 형식
사용 재질
- 케이싱 – SSC13, 임펠러 – STS304, 주축 – STS431
- 합류관 – STS304, 압력탱크 – SS400, 제어반 – SS400 (표준 재질)
- 케이싱 – SSC14, 임펠러 – STS316, 주축 – STS316
- 합류관 – STS316, 압력탱크 – STS304, 제어반 – STS304 (옵션 재질)

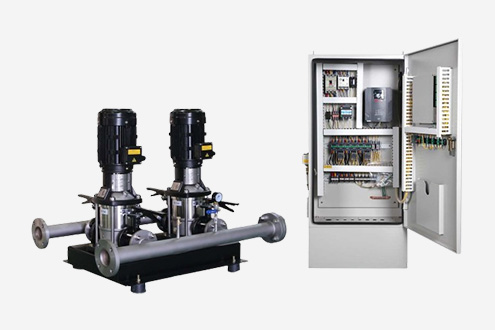

부스터펌프개별형(판넬내장형)
| 최대유량 | 최대양정 | 사용압력 | 펌프동력 | 제어가능 펌프 수 |
|---|---|---|---|---|
| 180㎥/hr(1Pump일때) | 250m | 최대 30 kgf/㎠ | 0.37kW ~ 75kW | 1 ~ 5Pump |
특징
- 최대 5대 조합 가능(개별인버터)
- 개별 인버터 제어로 에너지 절감 효과 극대화
- 개별 인버터 제어 방식으로 펌프 수명 연장
- 토출 일정압 제어, 난방 순환 제어, 차압 제어
- 알람 및 운전 데이터 자동 저장 기능
- 중앙 감시 시스템 지원 : RS-485(근거리), 모뎀(장거리)
- 인터넷 모니터링 서비스 지원 : TPC/IP 모듈(옵션)
사용 용도
- 수도 : 상수도 가압용
- 건축 : 아파트, 빌딩, 병원, 호텔 등의 급수용
- 소방 : 소화전, 스프링클러, 연결송수관용
- 농업 : 관개 농업, 스프링클러용
- 기타 : 백화점, 골프장, 공장 등의 급수용
표시 형식
사용 재질
- 케이싱 – SSC13, 임펠러 – STS304, 주축 – STS431
- 합류관 – STS304, 압력탱크 – SS400, 제어반 – SS400 (표준 재질)
- 케이싱 – SSC14, 임펠러 – STS316, 주축 – STS316
- 합류관 – STS316, 압력탱크 – STS304, 제어반 – STS304 (옵션 재질)

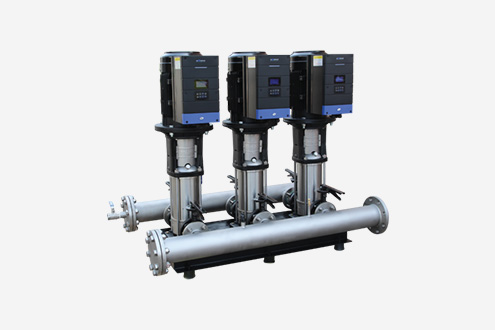

부스터펌프개별형(모터장착형)
| 최대유량 | 최대양정 | 사용압력 | 펌프동력 | 제어가능 펌프 수 |
|---|---|---|---|---|
| 180㎥/hr(1Pump일때) | 250m | 최대 25kgf/㎠ | 0.37kW ~ 37kW | 1 ~ 6Pump |
특징
- 최대 6대 조합 가능(개별인버터)
- 개별 인버터 제어로 에너지 절감 효과 극대화
- 개별 인버터 제어 방식으로 펌프 수명 연장
- 오토튜닝 기능 내장 : 펌프 운전점 최적화
- 인버터와 펌프 콘트롤러 일체형으로 설치공간 최소화
- 토출 일정압 제어, 난방 순환 제어, 차압 제어, 비례 제어
- 알람 및 운전 데이터 자동 저장 기능
- 중앙 감시 시스템 지원 : RS-485(근거리), 모뎀(장거리)
사용 용도
- 수도 : 상수도 가압용
- 건축 : 아파트, 빌딩, 병원, 호텔 등의 급수용
- 소방 : 소화전, 스프링클러, 연결송수관용
- 농업 : 관개 농업, 스프링클러용
- 기타 : 백화점, 골프장, 공장 등의 급수용
표시 형식
사용 재질
- 케이싱 – SSC13, 임펠러 – STS304, 주축 – STS431
- 합류관 – STS304, 압력탱크 – SS400, 제어반 – SS400 (표준 재질)
- 케이싱 – SSC14, 임펠러 – STS316, 주축 – STS316
- 합류관 – STS316, 압력탱크 – STS304, 제어반 – STS304 (옵션 재질)

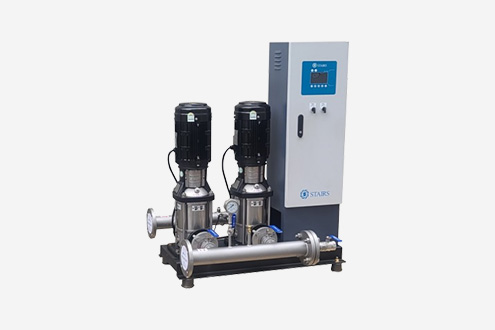

부스터펌프경제형
| 최대유량 | 최대양정 | 사용압력 | 펌프동력 | 제어가능 펌프 수 |
|---|---|---|---|---|
| 35㎥/hr(1Pump일때) | 250m | 최대 25kgf/㎠ | 0.37kW ~ 7.5kW | 1 ~ 2Pump |
특징
- 최대 2대의 펌프 제어
- 모든 펌프의 개별 인버터 운전으로 최대의 에너지 절감효과 및 기기의 수명을 연장함
- 개별 인버터 운전과 정밀한 PID 제어를 통해 수충격 현상을 효과적으로 방지
- 각 펌프의 운전상태 및 알람상황 등을 사용자가 쉽게 확인할 수 있도록 LCD Touch Screen 그래픽으로 표시
- 알람 및 운전 데이터의 자동 저장으로 시스템 상태를 쉽게 확인하고 조치할 수 있음.
사용 용도
- 수도 : 상수도 가압용
- 건축 : 아파트, 빌딩, 병원, 호텔 등의 급수용
- 소방 : 소화전, 스프링클러, 연결송수관용
- 농업 : 관개 농업, 스프링클러용
- 기타 : 백화점, 골프장, 공장 등의 급수용
표시 형식
사용 재질
- 케이싱 – SSC13, 임펠러 – STS304, 주축 – STS431
- 합류관 – STS304, 압력탱크 – SS400, 제어반 – SS400 (표준 재질)
- 케이싱 – SSC14, 임펠러 – STS316, 주축 – STS316
- 합류관 – STS316, 압력탱크 – STS304, 제어반 – STS304 (옵션 재질)
